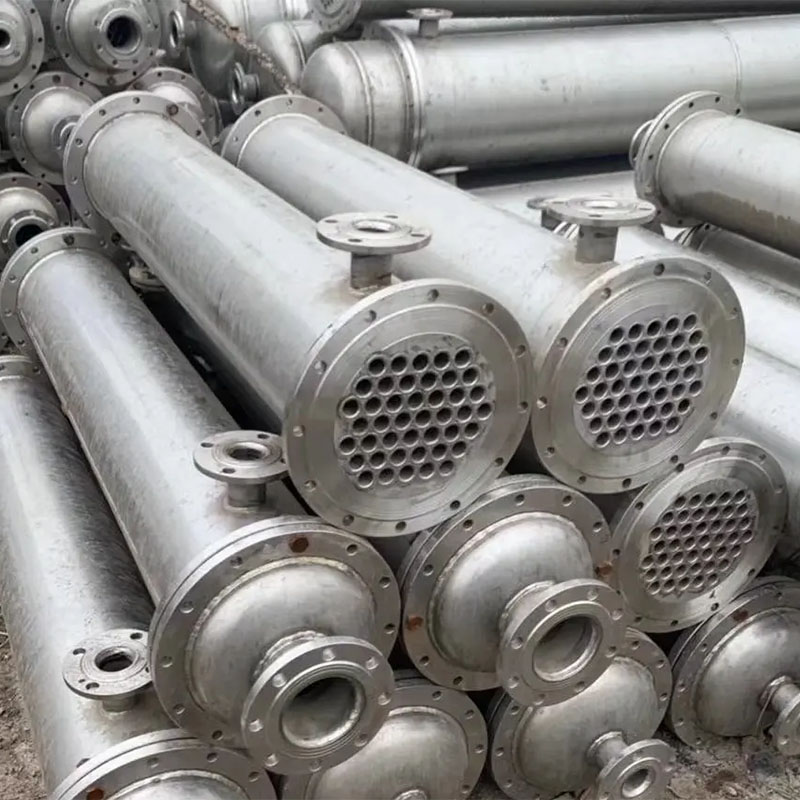

Dikey kabuk ve tüp ısı eşanjörünün yapısal özellikleri nelerdir?

Yapısal özellikleridikey kabuk ve tüp ısı eşanjörütüp tarafının ve kabuk yan sıvılarının dikey ısı transfer yolu tasarımına yansıtılır. Silindirik basınçlı kap, bir çift-orta izolasyon boşluğu oluşturmak için tüp tabakası ile sınırlandırılır. Tüp demeti dizisi, yerçekimi yönünde düz bir çizgide düzenlenmiştir. Bölgenin oluklu yüzeyi, konvektif ısı transferini arttırmak için türbülans oluşturmak üzere kabuk yan sıvısını yönlendirir. Tüp kutusunun ve kabuk flanş bağlantısının sızdırmazlığı yapısı, eksenel ön yük ve radyal kısıtlamanın kompozit bir sızdırmazlık mekanizması oluşturmak için asimetrik kama şeklindeki bir conta benimser.

Tüp demet destek çerçevesinin çok noktalı temas yapısıdikey kabuk ve tüp ısı eşanjörüTermal genleşme koşullarında düzgün stres dağılımını gerçekleştirir ve tüp duvarı ile bölme arasında mikro hareket aşınmasını önler. Kabuk yan girişindeki kılavuz koni, hız alanı rekonstrüksiyonu yoluyla ilk boru sırasının sıvı erozyonu riskini azaltır. U şeklindeki tüp demetinin elastik deformasyon kapasitesi, sıcaklık farkının neden olduğu malzeme genişlemesindeki farkı telafi eder ve tüp tabakası ile kabuk arasındaki genleşme derzi sistemin termal stresini emer. Dikey kabuk ve tüp ısı değiştiricisinin çekirdek çıkarılabilir tüp demet tasarımı, tüm modülün dikey eksen boyunca yer değiştirmesini sağlar ve tüp tarafının mekanik temizliği için doğrusal hareket alanı sağlar.

Aradaki halka şeklinde boşlukdikey kabuk ve tüp ısı eşanjörüKabuklar, ortam sızdığında çapraz kontaminasyon yolunu engellemek için bir inert gaz tampon tabakası ile doldurulur. Tüp kutusu bölümü, karşı akım ısı transfer verimliliğini artırmak için logaritmik ortalama sıcaklık farkına göre akış kanalı bölünme oranını optimize eder. Anti-darbe bölmesinin eğriliği, kabuk yan sıvısının sınır tabakası ayırma fenomenini etkili bir şekilde ortadan kaldırmak için hesaplamalı akışkan dinamikleri ile doğrulanır. Bu yapısal paradigma, yüksek viskoziteli ortamın deşarj sürecini yerçekimi kendi kendini drene özellikleri yoluyla basitleştirir ve gaz-sıvı iki fazlı akışın doğal tabakalaşmasını sağlamak için yoğunluk farkını kullanır.
