Dikey Gövde ve Borulu Eşanjör

Wuxi Hongdinghua Chemical Equipment Co., Ltd., Dikey Gövde ve Borulu Eşanjörün profesyonel bir üreticisi olarak, petrol, kimya, ilaç, çevre koruma ve metalurji endüstrilerinden müşterilerle uzun yıllara dayanan bir işbirliğine sahiptir. Isı eşanjörü, Wuxi Hongdinghua Chemical Equipment Co., Ltd. tarafından sağlanan ekipmanlar arasında en yaygın kullanılan ekipmandır. Özellikle borulu ısı eşanjörleri için.

Gövde borulu ısı eşanjörleri, iç yapılarına göre veya gövde borulu ısı eşanjörü içindeki orta akış moduna veya kondenser, soğutucu, ısıtıcı, ön ısıtıcı, yeniden kaynatıcı, soğuk tuzak, çok borulu geçişli kondenser, U borulu ısı eşanjörü, yüzer başlıklı ısı eşanjörü, salmastra kutulu ısı eşanjörü vb.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. pek çok gövde ve borulu ısı eşanjörünü daha sezgisel ve anlaşılır terimler kullanarak kurulum konumlarına göre sınıflandırır:

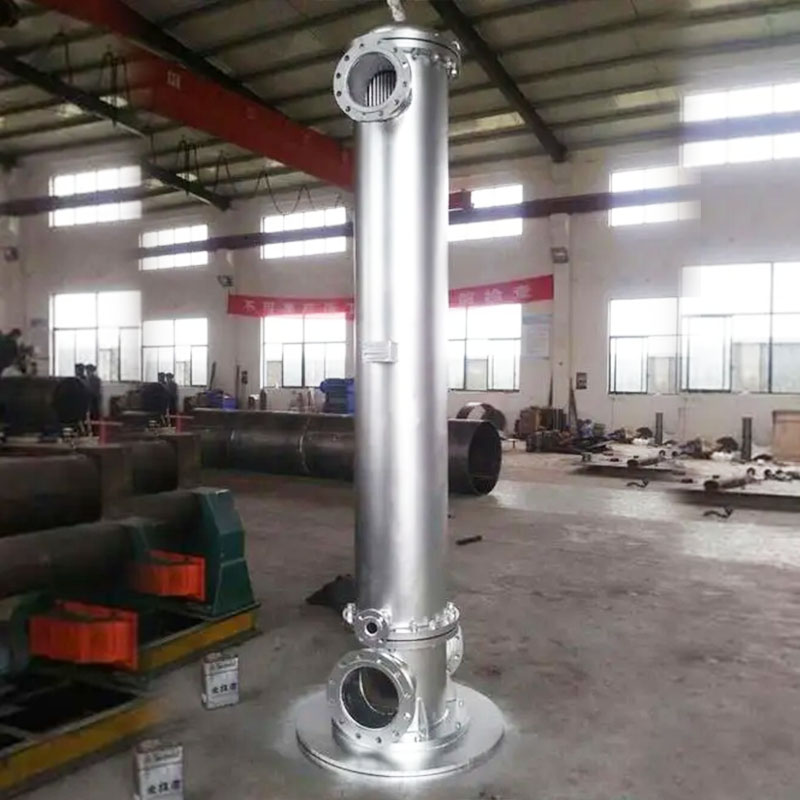

Dikey kabuk ve borulu ısı eşanjörü

Yatay kabuk ve borulu ısı eşanjörü

İsimleri farklı olan tüm bu ısı eşanjörlerinin temel yapısı hemen hemen aynı veya benzer yapıdadır;

Kabuk ve borulu bir ısı eşanjörünün yapısı aşağıdakileri içerir:

Kabuk ve borulu ısı eşanjörleri esas olarak kapak (entegre kapak), boru levhası, borular, kabuklar ve bölme plakalarından oluşur.

Genellikle kabuk silindiriktir; Borular düz veya U şeklindedir. Isı eşanjörlerinin ısı transfer verimliliğini artırmak için dişli borular, kanatlı borular vb. de kullanılabilir. Tüp yerleşim düzeninde eşkenar üçgenler, kareler, köşe kareler ve köşe üçgen bulunur.

Dikey Kabuk Borulu Isı Eşanjörünün özellikleri ve uygulamaları:

Dikey bir kabuk ve borulu ısı eşanjörü, birçok boru içeren bir kabuk ve bir boru demetinden oluşur ve soğuk ve sıcak akışkanlar arasındaki ısı alışverişi, boru duvarları aracılığıyla gerçekleştirilir. Geleneksel bir standart ısı değişim ekipmanı olarak, kabuk ve borulu ısı eşanjörleri, kimya endüstrisinde, petrol rafinerisinde, petrokimya endüstrisinde, enerjide, nükleer enerjide ve diğer endüstriyel cihazlarda, özellikle yüksek sıcaklık ve yüksek basınçlı ve büyük ölçekli ısı eşanjörlerinde yaygın olarak kullanılmaktadır.

Dikey Kabuk Borulu Eşanjör detayları:

Genellikle, dikey kabuk ve borulu ısı eşanjörlerinin çalışma basıncı 4 MPa'ya ulaşabilir ve çalışma sıcaklığı 200 â'nin altındadır. Bazı durumlarda daha yüksek basınç ve sıcaklık da elde edilebilir. Genel olarak kabuğun çapı 1800 milimetrenin, borunun uzunluğu ise 9 metrenin altındadır. Bazı durumlarda, daha büyük veya daha uzun tüpler de vardır.

Kabuk içine alınmış boru demetinin duvar yüzeyi, duvarlar arası ısı eşanjörünün ısı transfer yüzeyi olarak hizmet eder. Dikey kabuk ve borulu ısı eşanjörü basit bir yapıya, düşük maliyetli, geniş akış kesitine sahiptir ve ölçeği temizlemesi kolaydır; Bununla birlikte, ısı transfer katsayısı düşüktür ve taban alanı, yatay tip borulu ısı eşanjörlerinden daha azdır. Çeşitli yapısal malzemelerden (çoğunlukla metal malzemeler) üretilebilir ve yüksek sıcaklık ve basınçlarda kullanılabilir, bu da en yaygın şekilde kullanılmasını sağlar. Dikey Gövde ve borulu ısı eşanjörleri arasında dikey sabit borulu levha buharlı su ısı eşanjörleri, dikey kabuk ve borulu buharlı su ısı eşanjörleri ve diğer tipler bulunur. Gövde borulu ısı eşanjörlerinin ana kontrol parametreleri ısıtma alanı, sıcak su debisi, ısı değişim kapasitesi ve ısı ortamı parametreleridir.

Dikey gövde ve borulu ısı eşanjörleri tasarlarken ve üretirken, lütfen aşağıdaki parametreleri ve teknik verileri Wuxi Hongdinghua Chemical Equipment Co.,Ltd'ye sağlayın.

1. Isı eşanjörü tipi: A: boru tipi B: U boru tipi C: yüzer kafa tipi

2. Isı değişim alanı: ______metrekare (ã¡)

3. Çalışma basıncı: Boru tarafı ______MPa Kabuk tarafı ______MPa

4. Çalışma sıcaklığı: boru tarafı ______â kabuk tarafı ______â

5. Malzeme:

boru tarafı A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Diğer

Kabuk tarafı A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Diğer

6. Isı değişim borusu özellikleri (çap ve duvar kalınlığı):

7. Tip: A: Dikey B: Yatay

8. Tüp tarafı: A: Tek tüp geçişli £ B: Çift tüp geçişli£ C: Dört tüp geçişli£ D: Altı tüp geçişli£

Dikey kabuk ve borulu ısı eşanjörü
