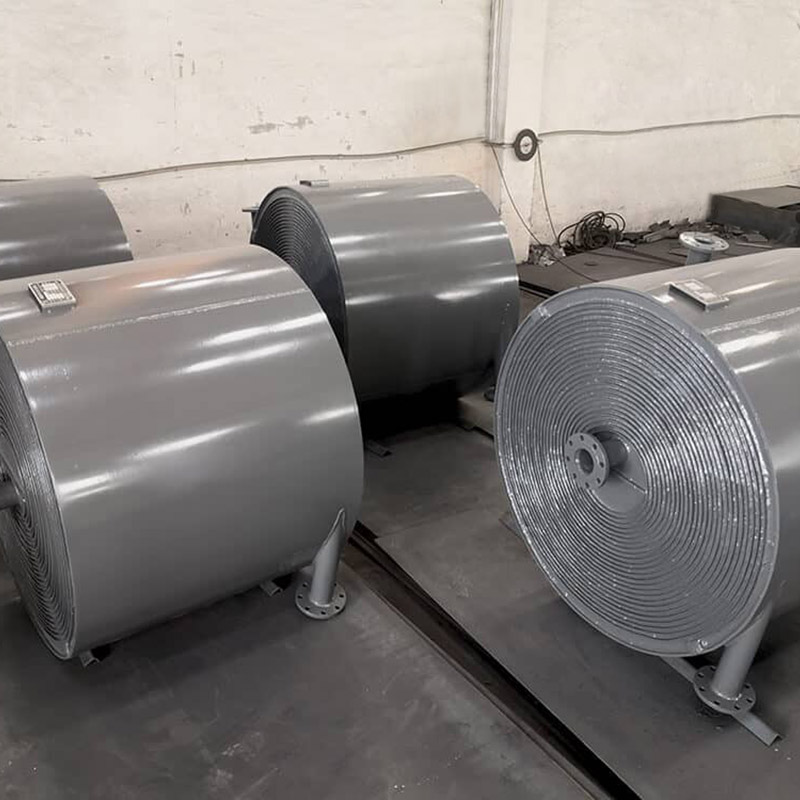

Ayrılmaz Spiral Plakalı Eşanjör

Wuxi Hongdinghua Chemical Equipment Co., Ltd. tarafından üretilen çeşitli ısı eşanjör tipleri arasında, müşteriler tarafından genellikle ayrılmaz spiral plakalı ısı eşanjörü seçilir.

Ayrılmaz spiral plakalı ısı eşanjörünün yapısal özellikleri:

Ayrılmaz spiral plakalı ısı eşanjörü, birbirinden ayrılmış bir çift spiral akış kanalı oluşturan iki paralel ince karbon veya paslanmaz çelik plakanın yuvarlanmasıyla oluşturulur. Soğuk ve sıcak akışkanlar, ısı transfer yüzeyi olarak spiral bir plaka ile ayrılmış iki kanalda akar. Kanallar arasındaki mesafeyi korumak ve ayrıca spiral plakanın sertliğini artırmak için iki plaka arasına bir kanal ayırıcı kaynak yapılır. İki spiral kanalı ayırmak için ısı eşanjörünün ortasına merkezi bir bölme plakası yerleştirilmiştir. Üstte ve altta kaynaklanmış kapak plakaları veya başlıkları ile iki akışkan için giriş ve çıkış boruları vardır. Genel olarak, bir çift giriş ve çıkış çevresel kenarda bulunur (bağlantı borusu teğet veya radyal olabilir), diğer çift ise eksen üzerinde bulunur. Tüm uç kanallar, iyi sızdırmazlık performansı ile kaynaklanır ve kapatılır.

Sökülemez spiral plakalı ısı eşanjörünün uygulaması:

Kimya, petrol, solventler, ilaç, gıda ve içecek, makine, tekstil, metalürji, çelik haddeleme, koklaştırma vb. sektörler için uygundur. Buhar-buhar ısı değişimi, gaz-sıvı ısı değişimi ve sıvı-sıvı ısı değişimi yapabildiği gibi, soğutma, ısıtma, yoğuşma, konsantrasyon ve dezenfeksiyon, atık ısı geri kazanımı gibi proses gereksinimlerini karşılamak için yüksek sıcaklık veya yüksek basınç koşullarında ısı değişimi gerektiren yüksek viskoziteli ortamlar için de uygundur.

Sökülemez spiral plakalı ısı eşanjörünün detayları:

Ayrılmaz spiral plakalı ısı eşanjörü, performans açısından aşağıdaki avantajlara sahiptir:

1. Yüksek termal verim: İki tür ısı değişim sıvısını düşük akış hızlarında tutabilir, türbülansı uyarabilir ve ısı transfer verimliliğini artırabilir. Ortamın sıcaklık farkı 1 â kadar küçük olabilir, bu da küçük bir ısı kaybına neden olur; Aynı basınç kaybı altında, ısı transfer verimliliği, borulu (kabuk ve borulu) bir ısı eşanjörünün 3 ila 5 katıdır; Isı geri kazanım verimliliği %99'un üzerine çıkabilir.

2. Kompakt bir yapıya, küçük hacme ve borulu (Kabuk ve borulu) ısı eşanjörünün yaklaşık %30'u kadar küçük bir taban alanına sahiptir.

3. Düşük üretim maliyeti

4. Esnek çalışma

5. Kendi kendini temizleme özelliği ile kurulumu, temizliği ve bakımı kolaydır. Ortamın spiral akışı nedeniyle kirin birikmesi kolay değildir; Temizlemesi kolay, buhar veya alkali solüsyonla yıkanabilir, basit ve kullanımı kolay, temizlik cihazlarının kurulumuna uygun.

6. Düşük direnç: Gövde üzerindeki bağlantı borusu teğetsel bir yapıya sahiptir. Ortam, diğer ısı eşanjörlerinden daha yüksek bir akış hızı sağlayan tek bir kanaldan akar. Düşük basınç kaybı, büyük kapasiteli buhar veya gazı işlemek için kullanılabilir;

7. Kullanım için birden fazla ünite birleştirilebilir: Tek bir cihaz kullanım gereksinimlerini karşılayamadığında, birden fazla cihaz birleştirilebilir, ancak kombinasyon aşağıdaki düzenlemelere uygun olmalıdır: paralel kombinasyon, seri kombinasyon ve cihazlar ile kanallar arasındaki boşluk aynıdır. Hibrit kombinasyon: Bir kanal paralel ve bir kanal seri.

8. Buhar-buhar ısı değişimi için sökülemez spiral plakalı ısı eşanjörleri kullanıldığında, soğutma sirkülasyon suyu donatılmalıdır. Orta basınç ve sıcaklık uygulama aralığını aştığında, gövde borulu ısı eşanjörleri gibi diğer ısı eşanjör yapıları seçilmelidir.

9. Sökülemez spiral plakalı ısı eşanjörlerinin çalıştırılmasına ilişkin önlemler

(1) Buhar sıyırma durdurulduğunda, ısı eşanjörünün giriş ve çıkış bulamacının her iki tarafındaki sıcaklık 40 °C'nin altında olmalıdır.

(2) Spiral plakalı ısı eşanjörü, hasarı önlemek için belirtilen gereksinimlere uygun olarak kullanılmalıdır. Sökülemez spiral plakalı ısı eşanjörü, mükemmel performansa sahip verimli, enerji tasarruflu ve düşük yatırımlı bir ısı eşanjörü ekipmanıdır.
