Yatay Kabuk ve Borulu Eşanjör

Wuxi Hongdinghua Chemical Equipment Co., Ltd., Yatay Kabuk ve Borulu Eşanjörün profesyonel bir üreticisi olarak, petrol, kimya, ilaç, çevre koruma ve metalurji endüstrilerinden müşterilerle uzun yıllara dayanan bir işbirliğine sahiptir. Isı eşanjörü, Wuxi Hongdinghua Chemical Equipment Co., Ltd. tarafından sağlanan ekipmanlar arasında en yaygın kullanılan ekipmandır. Özellikle borulu ısı eşanjörleri için.

Gövde borulu ısı eşanjörleri, iç yapılarına göre veya gövde borulu ısı eşanjörü içindeki orta akış moduna veya kondenser, soğutucu, ısıtıcı, ön ısıtıcı, yeniden kaynatıcı, soğuk tuzak, çok borulu geçişli kondenser, U borulu ısı eşanjörü, yüzer başlıklı ısı eşanjörü, salmastra kutulu ısı eşanjörü vb.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. pek çok gövde ve borulu ısı eşanjörünü daha sezgisel ve anlaşılır terimler kullanarak kurulum konumlarına göre sınıflandırır:

Dikey kabuk ve borulu ısı eşanjörü

Yatay kabuk ve borulu ısı eşanjörü

İsimleri farklı olan tüm bu ısı eşanjörlerinin temel yapısı hemen hemen aynı veya benzer yapıdadır;

Kabuk ve borulu bir ısı eşanjörünün yapısı aşağıdakileri içerir:

Kabuk ve borulu ısı eşanjörleri esas olarak kapak (entegre kapak), boru levhası, borular, kabuklar ve bölme plakalarından oluşur. Kabuk genellikle silindiriktir; Borular düz veya U şeklindedir. Isı eşanjörlerinin ısı transfer verimliliğini artırmak için dişli borular, kanatlı borular vb. de kullanılabilir. Tüp yerleşim düzeninde eşkenar üçgenler, kareler, köşe kareler ve köşe üçgen bulunur.

Yatay Kabuk Borulu Eşanjörün özellikleri ve uygulamaları:

Yatay bir kabuk ve borulu ısı eşanjörü, birçok boru içeren bir kabuk ve bir boru demetinden oluşur ve soğuk ve sıcak akışkanlar arasındaki ısı alışverişi, boru duvarları aracılığıyla gerçekleştirilir. Geleneksel bir standart ısı değişim ekipmanı olarak, yatay kabuk ve borulu ısı eşanjörleri, kimya endüstrisinde, petrol rafinerisinde, petrokimya endüstrisinde, enerjide, nükleer enerjide ve diğer endüstriyel cihazlarda, özellikle yüksek sıcaklık ve yüksek basınçlı ve büyük ölçekli mutlak avantaj sağlayan ısı eşanjörlerinde yaygın olarak kullanılmaktadır.

Yatay Kabuk Borulu Eşanjör Detayları:

Genellikle, yatay borulu ısı eşanjörlerinin çalışma basıncı 4 MPa'ya ulaşabilir ve çalışma sıcaklığı 200 â'nin altındadır. Bazı durumlarda daha yüksek basınç ve sıcaklık da elde edilebilir. Genel olarak kabuğun çapı 1800 milimetrenin, borunun uzunluğu ise 9 metrenin altındadır. Bazı durumlarda, daha büyük veya daha uzun tüpler de vardır.

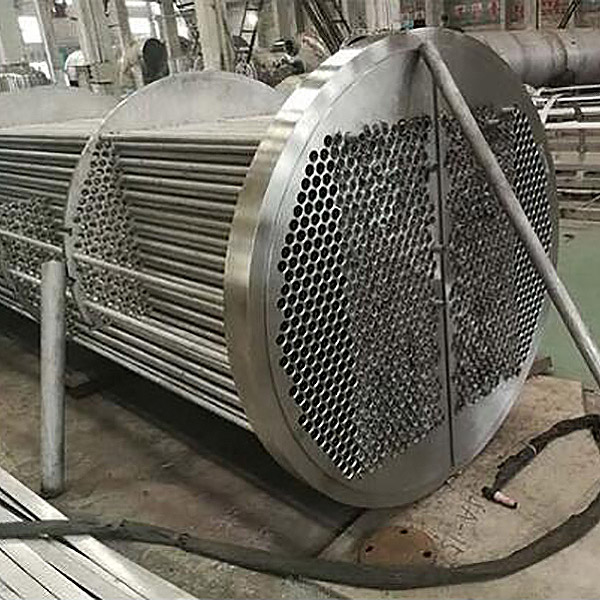

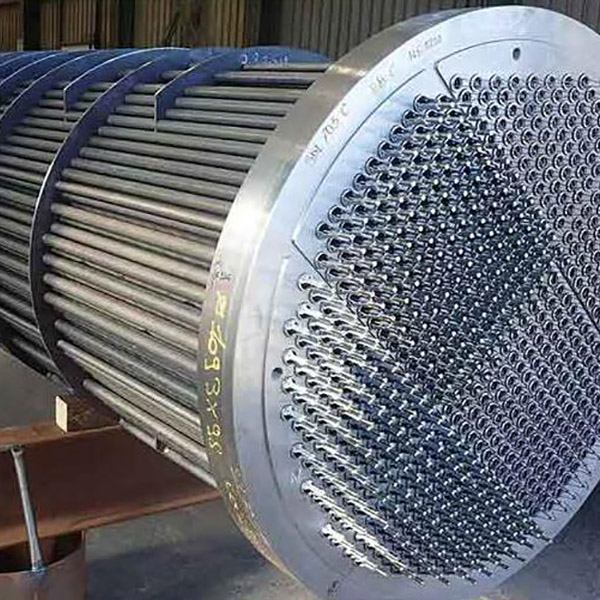

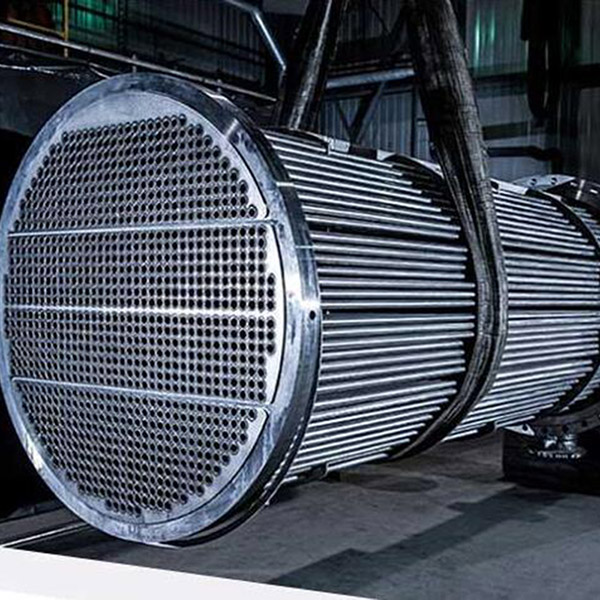

Kabuk içine alınmış boru demetinin duvar yüzeyi, duvarlar arası ısı eşanjörünün ısı transfer yüzeyi olarak işlev görür. Yatay kabuk ve borulu ısı eşanjörü, basit bir yapıya, düşük maliyetli, geniş akış kesitine ve kolay temizlenebilir ölçeğe sahiptir; Bununla birlikte, ısı transfer katsayısı düşüktür ve taban alanı, yatay tip borulu ısı eşanjörlerinden daha azdır. Çeşitli yapısal malzemelerden (esas olarak metal malzemeler) üretilebilir ve yüksek sıcaklık ve basınçlarda kullanılabilir, bu da en yaygın şekilde kullanılmasını sağlar. Yatay Kabuk ve borulu ısı eşanjörleri, yatay sabit borulu sac buharlı su ısı eşanjörleri, genleşme derzli yatay kabuk ve borulu buhar suyu ısı eşanjörleri, yatay yüzer başlı buhar suyu ısı eşanjörleri, yatay U-şekilli kabuk ve borulu buhar suyu ısı eşanjörleri, yatay oluklu kabuk ve borulu buhar suyu ısı eşanjörleri, yatay bölümlü su su ısı eşanjörleri ve diğer türleri içerir. Gövde borulu ısı eşanjörlerinin ana kontrol parametreleri ısıtma alanı, sıcak su debisi, ısı değişim kapasitesi ve ısı ortamı parametreleridir.

Sabit tüp levha yapısı nispeten basit, kompakt ve ucuzdur, ancak tüpün dış kısmı mekanik olarak temizlenemez. Bu tip ısı eşanjörü boru demeti, kabuğun her iki ucuna kaynak yapılan ve bir üst kapağa bağlanan bir boru plakasına bağlanır. Üst kapak ve kabuk, sıvı giriş ve çıkış nozulları ile donatılmıştır. Genellikle boru demetine dik bir dizi bölme borunun dışına kurulur. Aynı zamanda, boru ile boru plakası ve kabuk arasındaki bağlantı rijitken, borunun içi ve dışı farklı sıcaklıklarda iki sıvıdır.

Yüzer kafalı bir ısı eşanjörünün bir boru plakası kabuğa bir flanşla bağlanırken, diğer boru plakası kabuğa bağlı değildir, böylece boru ısıtıldığında veya soğutulduğunda serbestçe genişleyebilir ve büzülebilir. Ancak bu boru plakasına "yüzer kafa" adı verilen bir üst kapak bağlanmıştır. Bu nedenle, bu tip ısı eşanjörüne yüzer başlıklı ısı eşanjörü denir.

Avantajı, kolay temizlik için boru demetinin dışarı çekilebilmesidir; Boru demetinin genleşmesi kabuğun kısıtlamasını değiştirmez, bu nedenle iki ısı eşanjör ortamı arasındaki sıcaklık farkı büyük olduğunda, boru demeti ile kabuk arasındaki termal genleşme farkından dolayı termal stres oluşmaz.

U-şekilli borulu ısı eşanjörü, her boru U-şeklinde bükülür ve her iki uç da aynı boru plakasına sabitlenir. Termal kompanzasyon problemini çözmek için her tüp serbestçe geri çekilebilir. Boru geçişi en az iki geçiş olmalıdır, boru demeti temizlik için dışarı çekilebilir ve boru Serbest genişleme olabilir. Avantajları basit yapı, hafiflik ve yüksek sıcaklık ve yüksek basınç koşullarına uygundur.

Paketlenmiş kutu ısı eşanjörü boru demetinin bir ucu Serbest genleşmeyi genişletebilir, yapı yüzer kafa tipinden daha basittir ve maliyeti yüzer kafa tipinden daha düşüktür.

1. Isı eşanjörü tipi: A: boru tipi B: U boru tipi C: yüzer kafa tipi

2. Isı değişim alanı: ______metrekare (ã¡)

3. Çalışma basıncı: Boru tarafı ______MPa Kabuk tarafı ______MPa

4. Çalışma sıcaklığı: boru tarafı ______â kabuk tarafı ______â

5. Malzeme:

boru tarafı A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Diğer

Kabuk tarafı A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Diğer

6. Isı değişim borusu özellikleri (çap ve duvar kalınlığı):

7. Tip: A: Dikey B: Yatay

8. Tüp tarafı: A: Tek tüp geçişli £ B: Çift tüp geçişli£ C: Dört tüp geçişli£ D: Altı tüp geçişli£
